一、概述

廣州應用科技學院（肇慶校區）一期配電系統裝機總?cè)萘繛?nbsp;28230KVA。根據供電部門使用要求，在一個用電周期內必須有 20 天或 20 天以上最低用電負荷必須達到總裝機容量的 60%以上，最低用電負荷需達 17000KVA 以上。

經過供電局提供的2022年全年負荷趨勢圖分析，2022年負荷最大值為4996.357，出現的時間在2022年9月7日中午12：30分，占總負荷的17.69%，全年平均負荷最大值2468.35，出現的時間在9月，占總負荷的8.7%。

為達到供電部門的要求，現采用另外租賃臨時用負載箱設備來滿足供電部門使用要求，根據數據分析及穩妥所見，擬臨時租賃用電設備總?cè)萘?2000KW。

1.經現場勘查，根據變壓器實際裝機容量，我們搭配了外接臨時負載箱與專變房的數據如下表：

2.學校現有負荷在5000KW左右,加上臨時外接的負荷 13100KW，總負荷18100KW，滿足供電60%以上達標要求。

3.為確保60%供電達標要求，在臨時租賃負荷設備運行前期測試時，需請供電部門配合核對用電數據是否達標，在測試期間，供電部門需一直配合提供實時監測與及時提供數據。

二、外接臨時負荷的使用要求

1.外接臨時負荷為純電阻負載，設備在通電使用過程中會產生熱能，因此臨時負荷需放置室外。

2.放置場地應平整，無污染及腐蝕性物資。

3.在外接臨時負載設備周?chē)O(shè)置護欄圍蔽和警示標志。

4.由于臨時負載箱安裝過程中，電源電纜需從低壓房引向戶外。需拆除部分排氣扇，進氣格柵。等電纜敷設完畢。做好空位封堵，防鼠措施。

5.中間有綠化地方，電纜盡量繞開敷設。

6.外接的臨時電纜做好防護措施，避免無關人員靠近，杜絕安全事故的發生。

7.參與測試運行的操作人員必須具備專業技術知識。

8.臨時負荷設備在通電之前必須要做好各項安全檢查。

9.每天做好測試運行的數據記錄并做好保存。

10.每天測試運行工作結束后應做好臨時負載設備的防護、防雨工作。

三、帶負荷運行應具備的條件

1.參與帶載運行的設備及其附屬裝置（包括：電氣、儀表等），均應按使用要求及設備技 術文件全部測試完畢，且經檢查驗收質量符合要求。相應測試記錄及資料應齊全，設備的電氣（儀表）控制等裝置均應按系統檢驗完畢，應符合試運轉要求。

2.試運行需要空載、帶負荷運行均能滿足要求。

3.試運行需用的材料、檢測儀器，施工機具、安全防護設施及用具，應備齊且能滿足要

4.制訂單項運行方案，測試領導小組及技術負責人。

5.參加帶負荷運行的人員，應熟悉了解工藝流程及原理；熟悉設備技術文件，了解的構造及性能；掌握運行程序及設備操作方法。

四、帶負荷測試安排

（一）檢查電房環境

1.徹底對電房進行清潔，做到電房無積塵、無雜物，設備上無任何雜物。

2.檢查電房進排風口，做到無雜物，無堵塞的情況。

3.檢查電纜安裝是否牢固，確保安裝穩定與正確。

（二）參加調試人員（每天）

1.測試現場只允許參與測試的技術人員進入，閑雜人員不得進入到調試或測試現場。

2.所有人員不得隨意靠近高溫部件以及帶電部件。

3.所有人員必須服從負責人與技術人員的指揮。

（三）調試前準備（每天）

1.檢查電纜連接是否緊固。

2.檢查負載柜各部件是否正常。

3.檢查配電柜是否正常

4.檢查接地是否正常。

5.試驗用工具（含儀表）是否正常。

（四）設備空載試驗（每天）

1.核對臨時負載設備空載的各項數據，檢查是否正常情況。

2.檢查開關運行是否有異常。

3.檢查開關柜運行是否穩定。

4.各項設備是否有飄移。

5.檢查試送電是否正常。

（五）負載試驗

1.為避免負載設備擺放及檢測時對周?chē)h(huán)境如車輛行人等的影響，建議帶負荷試驗時間在每天中午12-14點進行。

2.帶負荷測試為每天 35分鐘內，連續帶載運行 21 天，保證每天運行總負荷超過總?cè)萘康?60%，供電部門全程配合并反饋數據。

3.試驗結果必須由在場負責人與租賃方簽字確認。

五、設備試運行的程序與步驟：

帶載測試時間，每天連續測試 35分鐘，連續 21 天。

六、設備試運行中的注意事項：

1.首次通電，宜用隨開隨停（點動）作試驗，觀察各部分動作，確定正確良好后方能正式運轉，要注意防止電氣故障或過熱。

2.設備運行中，應注意運行聲音，發現異常聲音，應立即停電檢查，找出原因，及時調整和排除不正常故障。

七、設備試運行及調試的主要內容及基本要求：

1.操作程序：

（1）開啟：總開關——分開關——負荷開關。

（2）關閉：負荷開關——分開關——總開關。

2.電氣參數的測量：

（1）設備的電流、空載電流、負載電流。

（2）檢查電流、電壓儀表的動作是否正常；

（3）每天（次）開機過程中，參加人員建立微信群及時匯總即時數據，負責人迅速作出判斷，是否達到大于60%負荷，如不達到，當次順延開機時間，直到達標后停機。

八、安全措施：

1.調整試驗和試運行前，負責人應對參加調試與試運行人員進行技術與安全交底。

2.凡參加帶負荷測試人員，均應戴好安全帽，準備好安全防護用品，測試現場閑雜人員不準入內，設備附近應禁停與測試無關的其它設施。

3.在變電房、負荷設備放置地方放置滅火器。

4.參加測試的負責人和操作人員，應嚴格按測試方案、技術要求和用電規定進行操作， 設備的電氣控制啟動與關閉，由熟悉電氣的專業人員操作，操作人員應聽從指揮，堅守崗位，試運中不得擅離工作崗位。

5.通電的操作，應由兩人或兩人以上共同進行，一人操作，一人監護；通電前應對被通電設備與線路進行再次檢查。

6.測試通電區域設置圍欄和警告指示牌，對即將送電或送電后的變配電室應派人看守或上 鎖；帶電的配電箱，開關柜應掛上“有電 ”的警示牌；在停電的線路或設備工作時，應在斷電的電源開關掛上“有人工作 ”“禁止合閘 ”的警示牌。

7.設備試運過程中，發現異常應立即報告，及時斷電停止測試，異常情況未排除，不得啟動設備。

九、測試結束后收尾工作：

1.拆除臨時電纜。

2.對設備內有余壓的部分進行卸壓。

3.對配電設備各緊固部份進行復緊。

4.拆除調試中臨時裝置，裝好試運轉中臨時拆卸的部件或附屬裝置。

5.根據現場實際情況采取必要的保護措施，控制設備的箱、柜門要上鎖，變配電室門、窗要封閉上鎖。

十、外接負荷圖片：

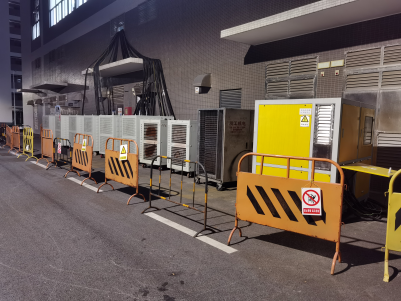

外接臨時負載運行現場圖片

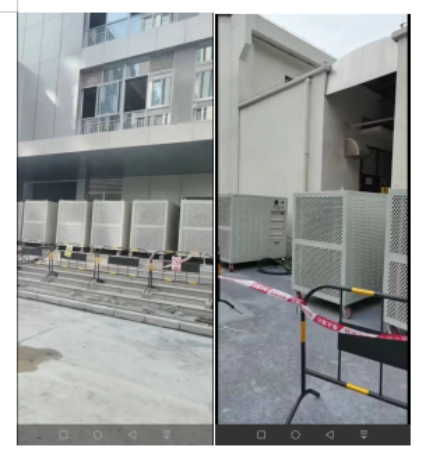

外接臨時負載運行現場圖片

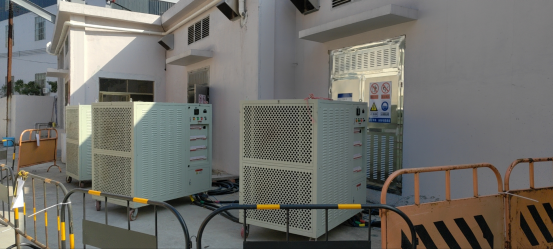

外接臨時負載運行現場圖片

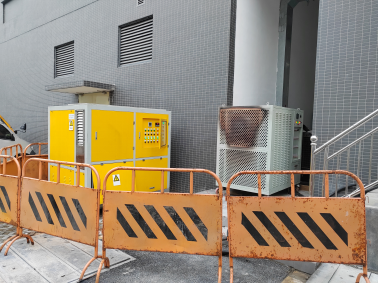

外接臨時負載運行現場圖片

 十一、設備明細清單

廣州市白云機電設備安裝工程有限公司

2023年5月22日
